Atex Sertifikalı Çift Etkili Aktüatör Tork Değerleri (Nm) / Çalışma Basıncı, (Bar) |
|||||||||||
|
Model |
2,5 bar |
3 bar |
3,5 bar |
4 bar |
4,5 bar |
5 bar |
5,5 bar |
6 bar |
6,5 bar |
7 bar |
7,5 bar |
8 bar |
|
RX 32 DA |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
RX 40 DA |
5,5 |
7 |
8,5 |
9,9 |
11,4 |
12,9 |
14,4 |
15,8 |
17,3 |
18,8 |
20,3 |
21,7 |
|
RX 52 DA |
13 |
16,1 |
19,3 |
22,5 |
25,6 |
28,8 |
32 |
35,1 |
38,3 |
44,1 |
44,6 |
47,8 |
|
RX 60 DA |
14,4 |
17,9 |
21,5 |
25 |
28,5 |
32 |
35,5 |
39 |
42,5 |
46,1 |
49,6 |
53,1 |
|
RX 75 DA |
35,7 |
44 |
52,2 |
60,4 |
68,7 |
76,9 |
85,1 |
93,3 |
101,6 |
109,8 |
118 |
126,3 |
|
RX 80 DA |
39,7 |
48,9 |
58 |
67,1 |
76,3 |
85,4 |
94,6 |
103,7 |
112,9 |
122 |
131,2 |
140,3 |
|
RX100 DA |
65,4 |
80,1 |
94,9 |
109,6 |
124,4 |
139,2 |
153,9 |
168,7 |
183,4 |
198,2 |
213 |
227,7 |
|
RX120 DA |
124,9 |
152,5 |
180,2 |
207,9 |
235,6 |
263,2 |
290,9 |
318,6 |
346,3 |
373,9 |
401,6 |
429,3 |
|
RX143 DA |
240 |
288 |
336 |
385 |
433 |
480 |
529 |
578 |
626 |
674 |
722 |
770 |
|
RX160 DA |
321 |
385 |
450 |
510 |
576 |
642 |
705 |
765 |
833 |
897 |
963 |
1024 |
|
RX200 DA |
628 |
752 |
878 |
1000 |
1127 |
1252 |
1377 |
1500 |
1630 |
1752 |
1880 |
2005 |
|
RX270 DA |
1234,88 |
1493,13 |
1751,39 |
2009,64 |
2267,89 |
2526,14 |
2784,40 |
3042,65 |
3300,90 |
3559,15 |
3817,41 |
4075,66 |
|
RX350 DA |
2124 |
2558 |
2992 |
3426 |
3860 |
4294 |
4728 |
5162 |
5596 |
6030 |
6464 |
6898 |
|
|
Atex Sertifikalı Tek Etkili Aktüatör Tork Değerleri (Nm) / Çalışma Basıncı, (Bar) |
|||||||||||
|
Model |
2,5 bar |
3 bar |
3,5 bar |
4 bar |
4,5 bar |
5 bar |
5,5 bar |
6 bar |
6,5 bar |
7 bar |
7,5 bar |
8 bar |
|
RX 40 SR |
5,5 |
7 |
8,5 |
9,9 |
11,4 |
12,9 |
14,4 |
15,8 |
17,3 |
18,8 |
20,3 |
21,7 |
|
RX 60 SR |
14,4 |
17,9 |
21,5 |
25 |
28,5 |
32 |
35,5 |
39 |
42,5 |
46,1 |
49,6 |
53,1 |
|
RX 80 SR |
39,7 |
48,9 |
58 |
67,1 |
76,3 |
85,4 |
94,6 |
103,7 |
112,9 |
122 |
131,2 |
140,3 |
|
RX100 SR |
65,4 |
80,1 |
94,9 |
109,6 |
124,4 |
139,2 |
153,9 |
168,7 |
183,4 |
198,2 |
213 |
227,7 |
|
RX120 SR |
124,9 |
152,5 |
180,2 |
207,9 |
235,6 |
263,2 |
290,9 |
318,6 |
346,3 |
373,9 |
401,6 |
429,3 |
|
RX143 SR |
240 |
288 |
336 |
385 |
433 |
480 |
529 |
578 |
626 |
674 |
722 |
770 |
|
RX160 SR |
321 |
385 |
450 |
510 |
576 |
642 |
705 |
765 |
833 |
897 |
963 |
1024 |
|
RX200 SR |
628 |
752 |
878 |
1000 |
1127 |
1252 |
1377 |
1500 |
1630 |
1752 |
1880 |
2005 |
|
RX350 SR |
2124 |
2558 |
2992 |
3426 |
3860 |
4294 |
4728 |
5162 |
5596 |
6030 |
6464 |
6898 |
ATEX94/9/EC direktifine uygun olarak üretilen TORK RX serisi pnömatik aktüatörler riskli ve potansiyel patlayıcı rtamlarda kullanılabilirler.
IP67 koruma sınıfına dahildir.
TORK Atex aktüatörlerin tork değerleri ve ölçüleri TORK standart aktüatörlerle aynıdır.

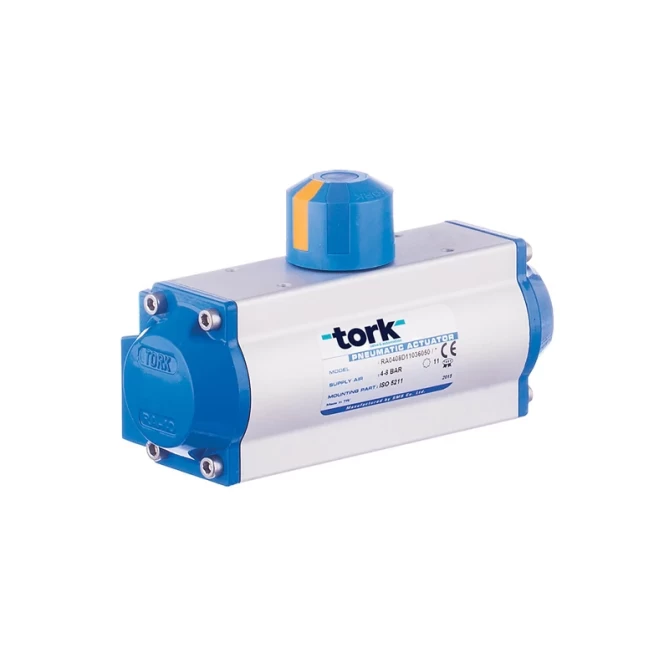

TORK Pnömatik Aktüatörler güçlü, güvenilir ve kompakt yapıdadır.
Yüksek performanslı ve uzun ömürlüdür.
Genellikle kelebek vana, küresel vana ve plug vana gibi 90 derece dönüşlü son kontrol elemanları ile on-off ve oransal kontrol amaçlı kullanılır.
Pnömatik aktüatörler basınçlı hava kuvveti ile çalışır.
Vanaları açma ve kapamaya yarayan otomatik kontrol cihazlarıdır.
Çift etkili pnömatik aktüatörler açma kapama işleminin her ikisini basınçlı hava ile yaparlar.
Çift etkili aktüatörler kolayca tek etkiliye dönüştürülebilir.
