Giriş Sinyali |
: 4 – 20 mA @ 24 VDC |
|
Min. / Max. Akım |
: 3.6 mA / 50mA |
|
Gerilim Düşümü |
: Hart yok: 8.7 VDC (435Ω @ 20mA) |
|
Hart var: 9.4 VDC (470Ω @ 20mA) |
|
|
Strok / Açı |
: Lineer tip : 8 – 130mm |
|
Rotary tip : 25 – 120° |
|
|
Kontrol hava basıncı |
: 1.4 – 7.0 bar (20 – 100 psi) |
|
Çıkış basınç aralığı |
: 0 – 100% besleme hava basıncı |
|
Hava kapasitesi |
: 80 l/dk = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar) |
|
233 l/dk = 14 Nm3/h = 8.2 scfm (Sup = 6 bar) |
|
|
Hava ihtiyacı |
2.8 l/dk = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar) |
|
Performans Karakteristiği |
Doğrusallık < ±0.3% F.S |
|
Hassasiyet < 0.2% F.S |
|
|
Histerizis < 0.2% F.S |
|
|
Tekrarlanabilirlik < 0.2% F.S |
|
|
LCD gösterge |
: 4-dijit LCD gösterge |
|
Ayarlanabilir hız |
: 1 – 1000 |
|
Scan Süresi |
: 2ms |
|
Shut-off değeri |
: 0 – 10% pozisyon sinyal aralığı |
|
Valf |
: Direkt çekmeli |
|
Çalışma sıcaklığı |
: -30 ~ +80 (-22 ~ +176) |
|
Pnömatik bağlantı |
: Rc 1/4 or 1/4 NPT |
|
Elektrik bağlantı |
: 2 x G 1/2 or 1/2 NPT |
|
Koruma sınıfı |
: IP66, iç güvenlik (Exia IIC T6) |
|
Gövde malzemesi |
: Aluminyum |
|
Ağırlık |
: 1.6 kg |

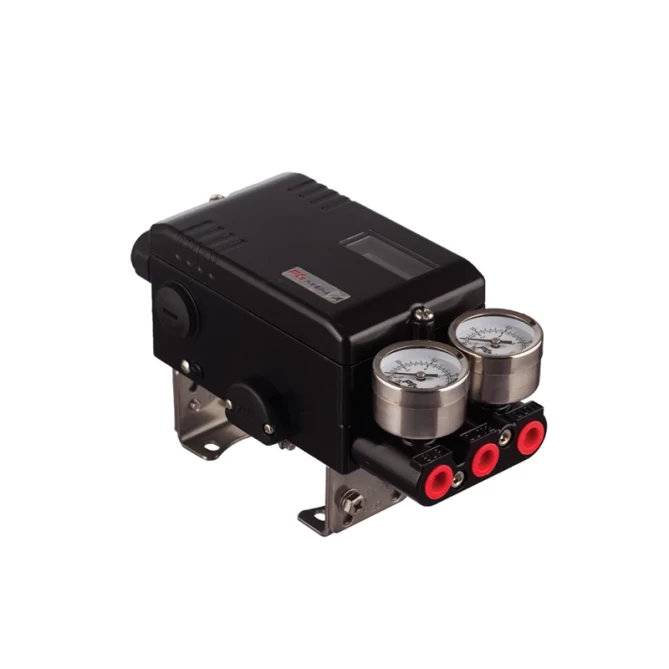

SS2SR Serisi Smart Tip Rotary Lineer Pozisyonerler, pnömatik rotary aktüatörlü vanalarda vananın konumunu kontrol etmek için kullanılan bir aksesuardır. Pozisyoner, bir kontrol cihazından gelen sinyalleri kullanarak vananın konumunu hassas bir şekilde kontrol eder.
Özellikler
- Koruma sınıfı: IP67
- Gövde: Paslanmaz çelik
- Kontrol türü: Modbus RTU, Ethernet, 4-20 mA
- Aktüatör bağlantısı: Namur standardı
- Performans özellikleri:
- Doğrusallık: ±0.3% F.S.
- Hassasiyet: ±0.2% F.S.
- Histerizis: ±0.2% F.S.
- Tekrarlanabilirlik: ±0.2% F.S.
- Smart Tip teknolojisi: Vananın konumunu daha hassas bir şekilde belirler.
- Akıllı teşhis: Pozisyonerin durumunu ve performansını izlemenizi sağlar.
