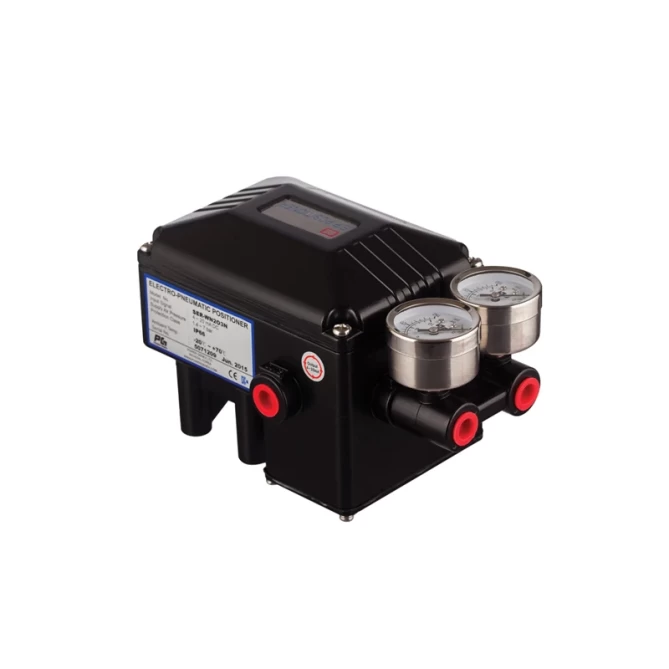

SSR Serisi Smart Tip Rotary Pozisyonerler

Giriş Sinyal	: 4 – 20 mA @ 24 VDC
Min. / Max. Akım	: 3.6 mA / 50mA
Gerilim Düşümü	: Hart yok: 8.5 VDC (425Ω)
Gerilim Düşümü	Hart var: 9.2 VDC (460Ω)
Strok / Açı	: 40 – 90° (Max 100°)
Kontrol hava basıncı	: 1.4 – 7.0 bar (20 – 100 psi)
Çıkış basınç aralığı	: 0 – 100% besleme hava basıncı
Hava kapasitesi	: 6.6/h=5.4N/h=3scfm besleme havası 1.4bar (20psi)
Hava ihtiyacı	: < 0.04kg/h
Nem	: <90%RH
Performans Karakteristiği	Doğrusallık < ±0.3% F.S
	Hassasiyet < 0.2% F.S
	Histerizis < 0.2% F.S
	Tekrarlanabilirlik < 0.2% F.S
LCD gösterge	: 4-dijit LCD gösterge
Hız ayarı	: 1 – 1000
Tarama Süresi	: 2ms
Shut-off değeri	: 0 – 5% pozisyon sinyal aralığı
Valf	: Direkt çekmeli, pilot kumandalı
Çalışma sıcaklığı	: -20 ~ +80
Pnömatik bağlantı	: Rc 1/4 or 1/4 NPT
Elektrik bağlantı	: 2 x G 1/2 or 1/2 NPT
Koruma sınıfı	: IP66, iç güvenlik (Exia IIC T6)
Gövde malzemesi	: Aluminyum
Ağırlık	: 2,5 kg

SSR Serisi Smart Tip Rotary Pozisyonerler, pnömatik rotary aktüatörlü vanalarda vananın konumunu kontrol etmek için kullanılan bir aksesuardır. Pozisyoner, bir kontrol cihazından gelen sinyalleri kullanarak vananın konumunu hassas bir şekilde kontrol eder.

Özellikler

Koruma sınıfı: IP67
Gövde: Paslanmaz çelik
Kontrol türü: Modbus RTU, Ethernet, 4-20 mA
Aktüatör bağlantısı: Namur standardı
Performans özellikleri:
- Doğrusallık: ±0.3% F.S.
- Hassasiyet: ±0.2% F.S.
- Histerizis: ±0.2% F.S.
- Tekrarlanabilirlik: ±0.2% F.S.
